バグフィルター脱塵装置
CKインジェクター
AAMNo.
- -
CKインジェクターは、粉塵の脱塵効果を向上させる製品です。一般的なブローチューブ方式の集塵機に設置し、コアンダ効果で周囲の空気を誘引することにより、逆洗空気量を増幅させます。フィルターの交換頻度を低減させ、維持管理費の節減に寄与します。

特長
- 逆洗空気量が2~3倍になりますので、バグフィルター(ろ布)の目詰まり解消とともに脱塵効果が増大し、生産性が向上します。
- 圧縮空気の消費量が削減できます。
- パルシングによる衝撃を減らし、バグフィルター(ろ布)の寿命を延長します。
- バグフィルター(ろ布)のサイズに合わせて最適な製品を提案します。
- 全てのパルス式集塵機に適用可能で、既設のブローチューブを簡単にリモデリングできます。
原理
コアンダ効果とは
コアンダ効果とは、気流が近くの壁に引き寄せられる効果のことで、蛇口から流れ出る水にボウルを近づけると、直進していた水流がボウルの局面に沿ってカーブを描きます。CKインジェクターは、この現象を応用して流入空気を増幅させています。

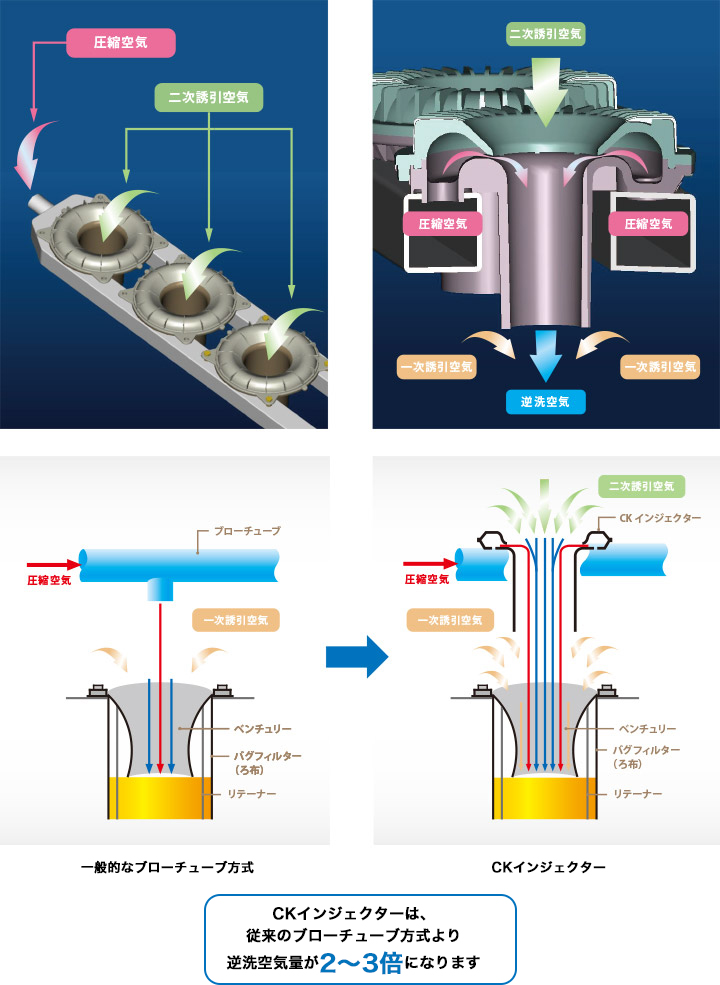

コアンダ効果の応用

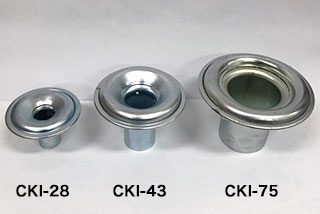

製品ラインナップ

型番 | CKI-28 | CKI-43 | CKI-75 |
---|---|---|---|
種類 | 小型 20A, 25A用 |
中型 40A, 50A, 65A用 |
大型 80A, 100A用 |
材質 | SS, SUS |

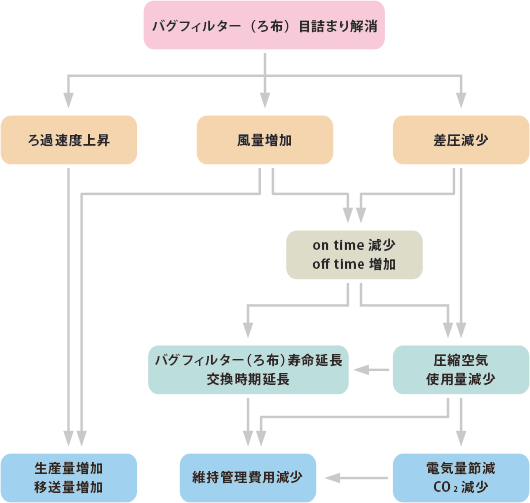

導入効果

用途
- セメント、鉄鋼、産廃、化学など各種プラントの集塵装置

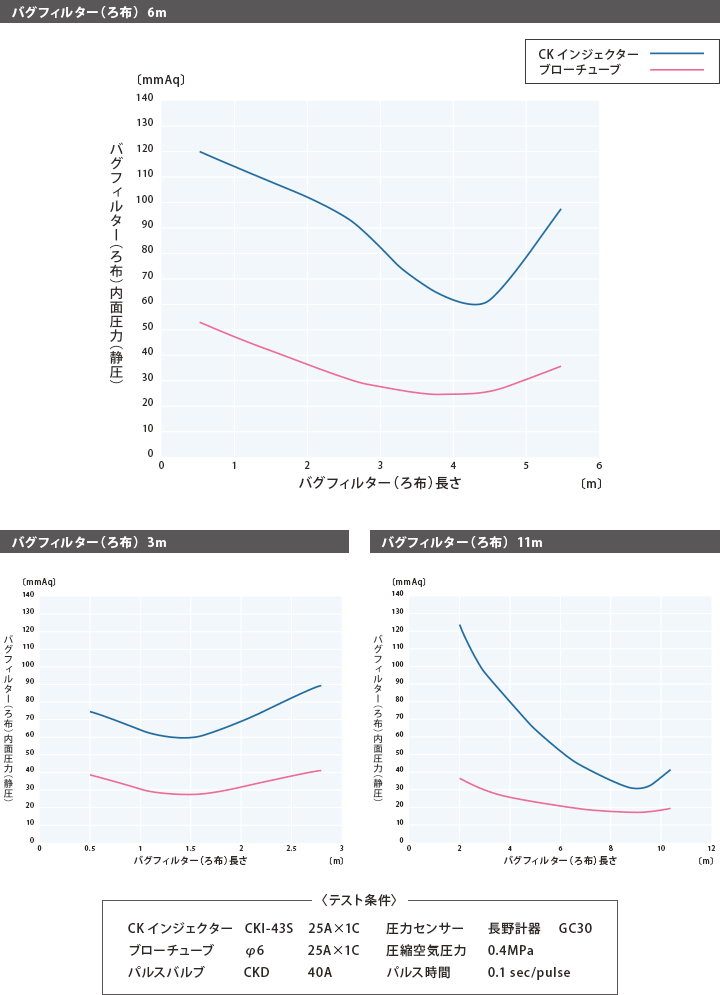

噴出圧力の比較
![バグフィルター(ろ布)6m・バグフィルター(ろ布)3m・バグフィルター(ろ布)11mにおけるバグフィルター(ろ布)内面圧力(静圧)とバグフィルター(ろ布)長さの比較グラフ [対象]CKインジェクター、ブローチューブ [テスト条件]CKインジェクター:CKI-43S 25A×1C、ブローチューブ:φ6 25A×1C、パルスバルブ:CKD 40A、圧力センサー:長野計器 GC30、圧縮空気圧力:0.4MPa、パルス時間:0.1sec/pulse](/products/ip/environment/filter/images/ckinjector_img_06.gif)
CKインジェクター特許証

日本

韓国

中国
